缘起，关于 R-2R DAC
概括来说常见的 AUDIO DAC 分 OS(Over Sampling) 和 NOS(Non Over Sampling) 两类。
OS 是目前的主流架构，主要是因为容易实现，成本低，缺陷是 over sampling 过程引入额外的高频噪声和失真。NOS 的实现方法以 R-2R 最为常见，如 PCM1704 集成电路。也有部分 DIY 爱好者和厂商使用分立元件实现 R-2R DAC。另外相较 OS DAC 而言， LPF 的实现更加复杂。博主在 2016 年中秋节前后使用 CPLD 和精密电阻 DIY 了一个 R-2R DAC，圆满达到捣腾的效果。而 DAC 本身仍需继续调优，包括更换电阻、优化走线以求等长等阻、优化 verilog 代码以求减少毛刺、使用查表校准电阻误差等等。。所谓折腾无止境，现阶段更想做显示方面等东西玩
国际友人对 OS/NOS/R-2R 的看法
http://www.mother-of-tone.com/conversion.htm
以上是一个链接，作者阐述了 OS 架构 DAC 等各种不好， R-2R 是被给予希望的。人们对 audio 对感知存在很大对个体差异，所以对 audio 对品质是不容易阐述和达成共识的，作者从本源上进行了探讨。互联网上有另外一批人是持相反观点的，认为 OS 才是王道， NOS 是渣渣。
尝试 DIY
博主留意到目前R-2R DAC是两类一类是用 74 逻辑 IC，还有是用 FPGA 搭配 74 逻辑 IC。
博主尝试用一个 CPLD 完成 I2S 信号转换至 R-2R 电平 (3.3V)，搭配 0603 精密电阻。这样可以把板子做得比较小，焊的零件也比较少，更可以在打板前可以用洞洞板实验。
有关详情请移步到HIFIDIY.NET的帖子 => http://bbs.hifidiy.net/forum.php?mod=viewthread&tid=1214257
以下贴几张图片做个记录。

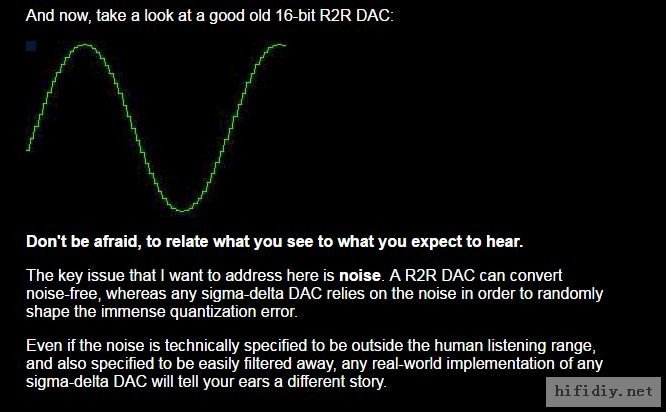

- R-2R 的原理

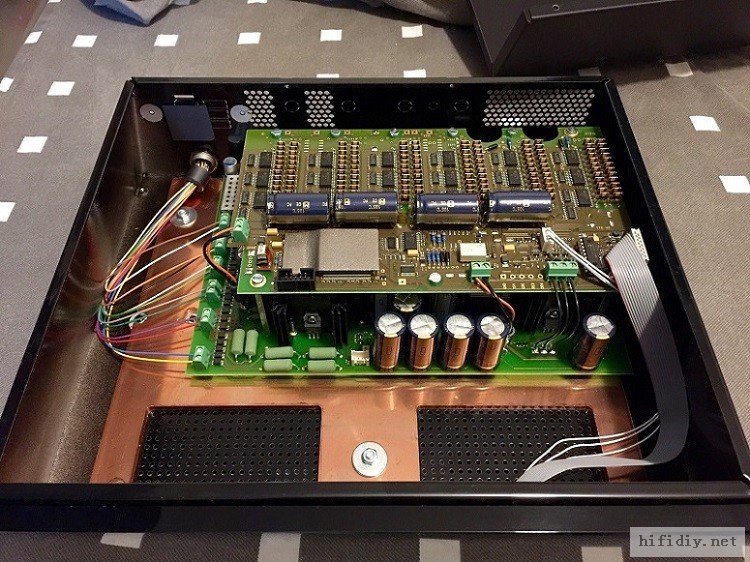

- 法国天价分立元件R-2R，totalDAC（网友提供图片）

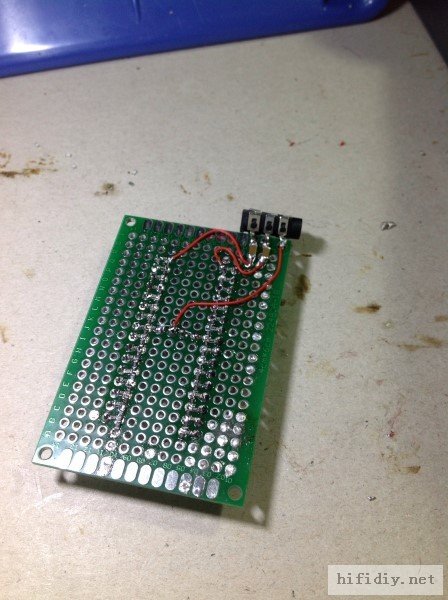

- 洞洞板原型

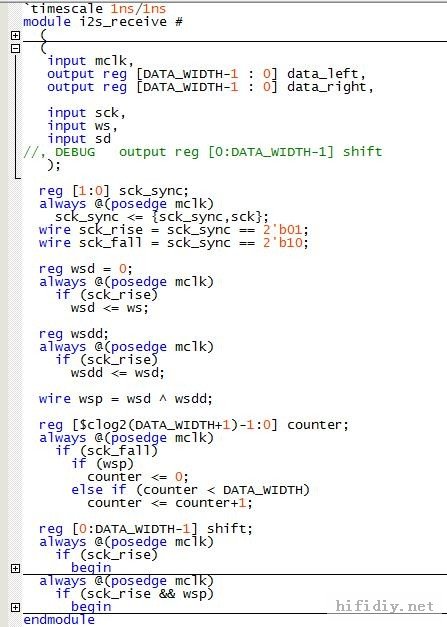

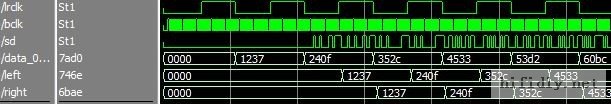

- verilog 编写和仿真

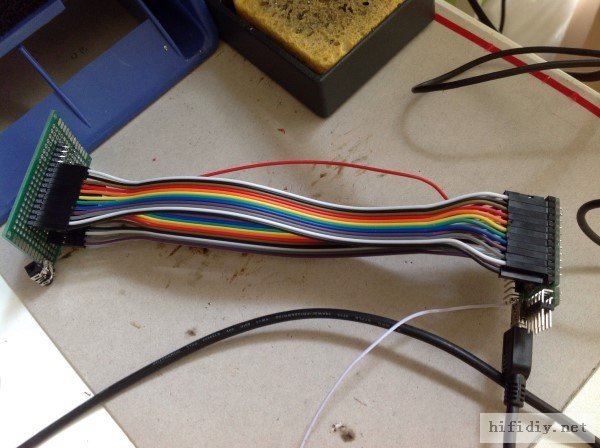

- CPLD 连接R-2R网络

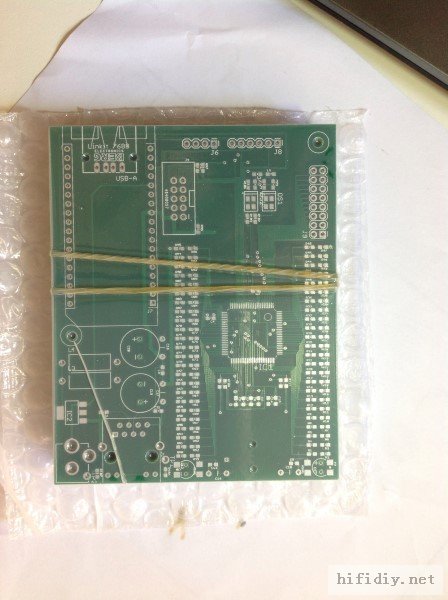

- 打板

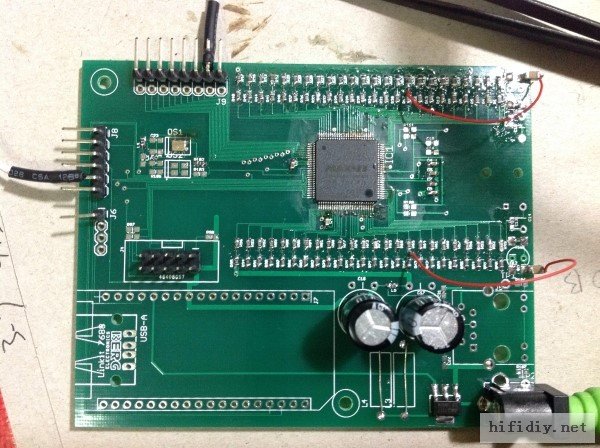

- PCBA

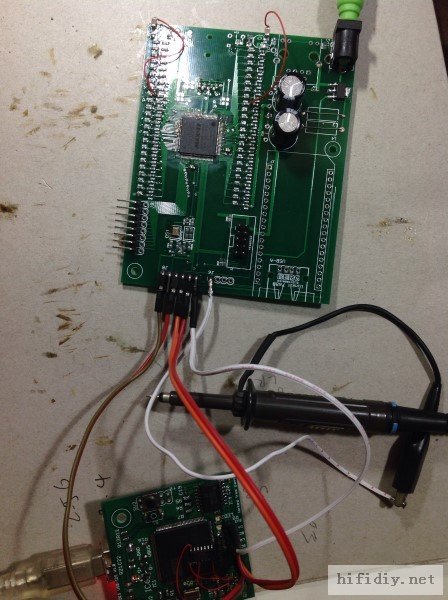

- PCBA 连接 I2S 模块

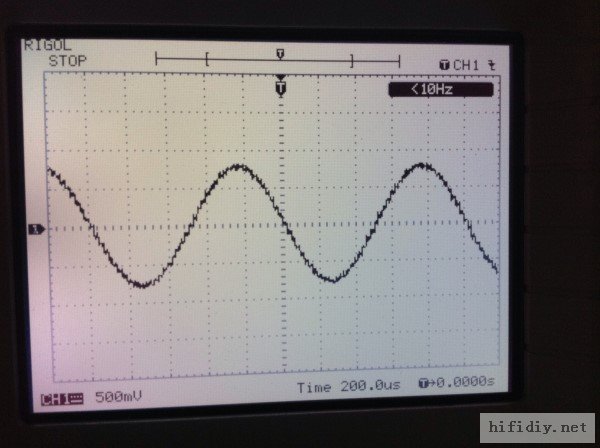

- 最后输出的波形
后记
关于音质，通过博主的耳朵测试感觉是人声比较像是 TDA1543 的风格。人声比较毒、高频比较惭愧。没有办法通吃各种风格的音乐。
如上面图片所见，画的板子仍然是实验用途。日后时间充裕了或考虑做一款带大推力运放的板子。
这次的 DIY 特别练手了 Verilog/CPLD，为日后捣腾 FPGA 打个基础基础基础
电路
以下提供原理图和 PCB 供有缘人下载参考。
特别说明的是电路仍在原理验证阶段，2016 中秋假期前花了几个夜晚的空余时间在家里完成设计、打板，随后在中秋假期进行焊接调试。接性以外的电器特性都欠细致考虑。
eagle 格式的原理图 => 下载
eagle 格式的电路板 => 下载
