想整一块带耳放的 DAC

之前整过WM8740/WM8741两款片子，WM8741整那些电源都好大一块板子。现在想要一个可也带走的，翻抽屉还有一块WM8740，所以画一块板子调一下。目标是单5V，推32欧耳机。

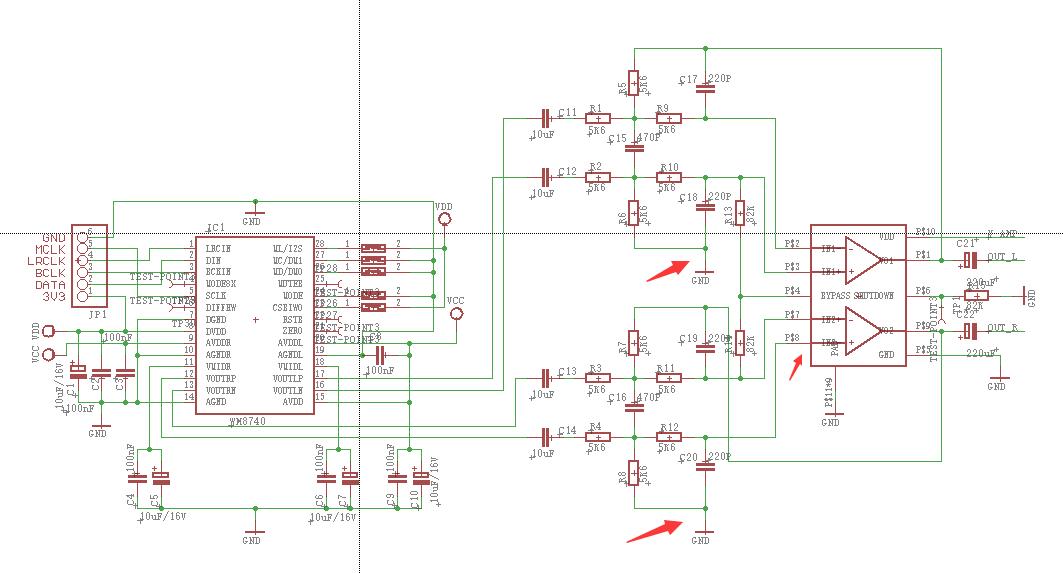

板子调好几天了，因为电路图错了甚至封装也错了所以。。。 w800

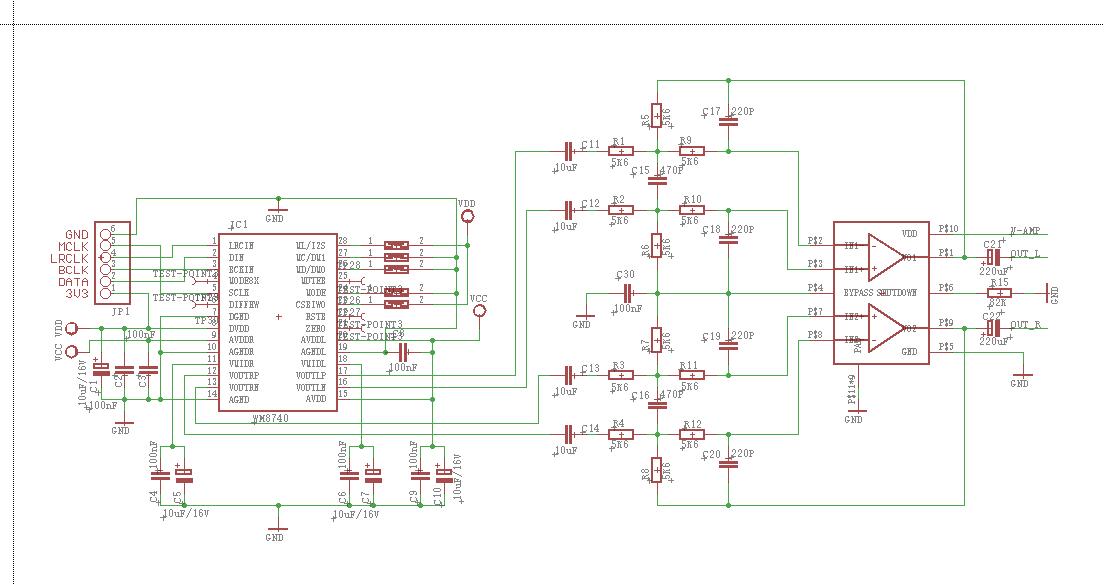

对的电路图应该是这样 w800

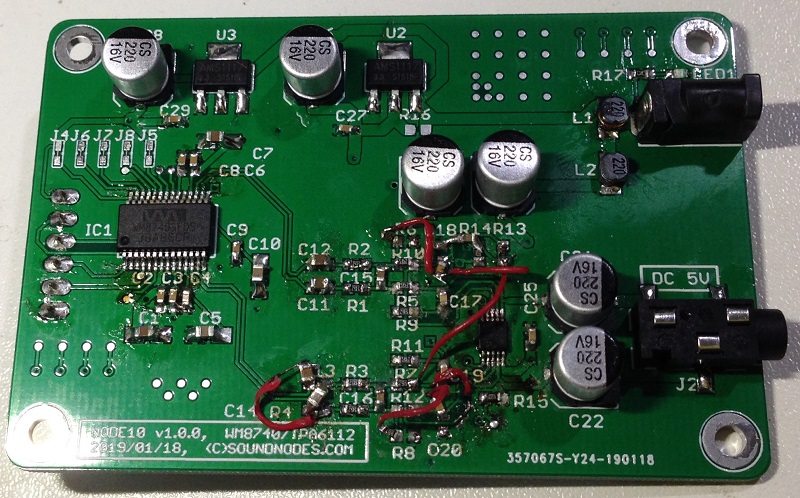

飞了很多线之后，板子正常工作。至于音质，，是预料之中的那样 w800

最后调好后最大的问题是声音太大了，于是就再想怎样调音量。。
