功能介绍
- 连接数个水泥电阻和DC电源，用来加热再生硅胶防潮剂和PCB焊接预热。
心路历程
- 我需要一个发热的东西，是用来修板子那种，如果我们还没有在一个频道请搜索一下在某宝“BGA返修台加热台”
- 5% 的用途是用来焊板子、修板子；我有风枪，但是没有预热的话板子容易弯
- 95% 的用途是我要用来烤我的硅胶干燥剂
- 但是某宝上的热台也要两百多到好多百，，这些钱不是可以吃好多的M吗，可以省下来给东尼仔买乐高吗。。
- 终于。。。灵感来了，我要自己做一个；就用家里的废旧零件！
- 嗯，正经一点儿。画一块板子吧。。。

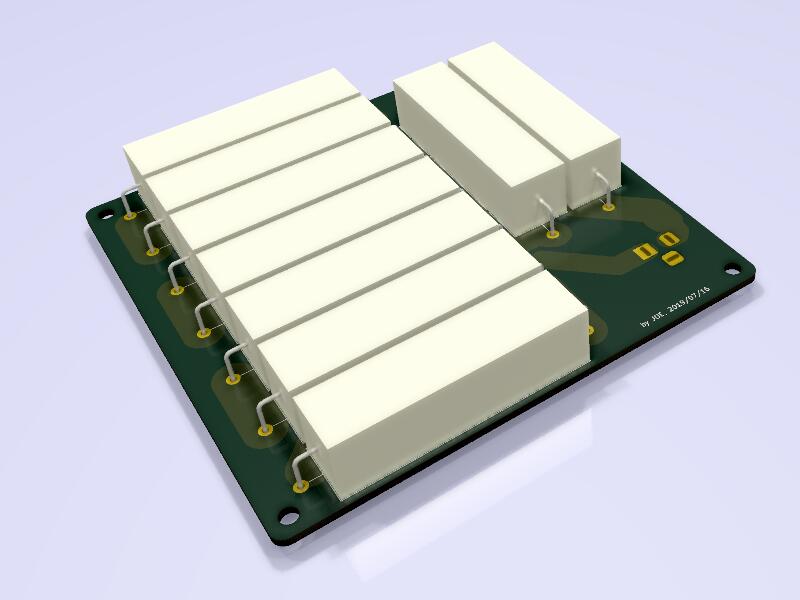

KiCad 画好后 3D 预览

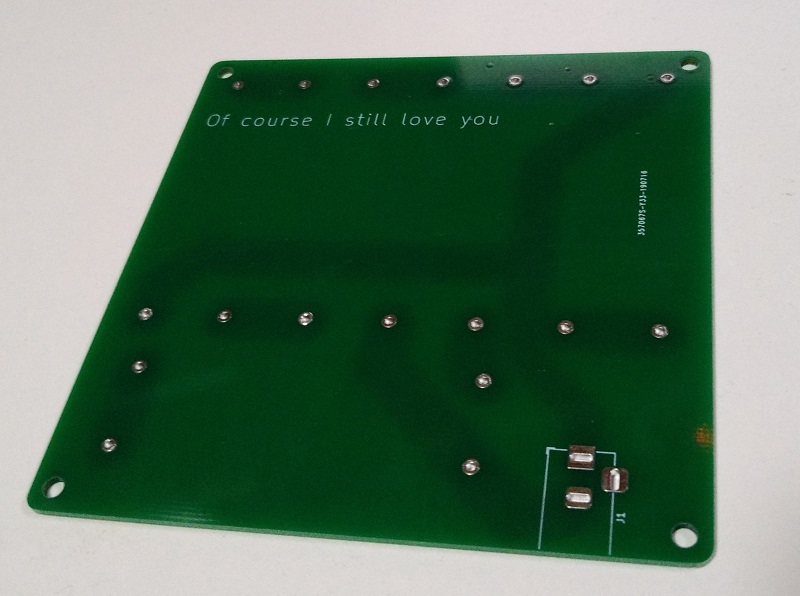

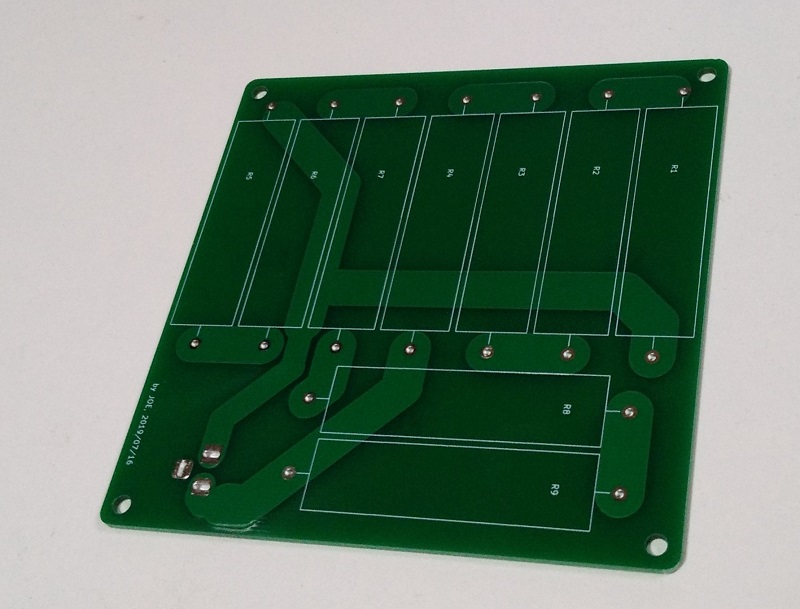

收到实物
包邮 5 块。5 块

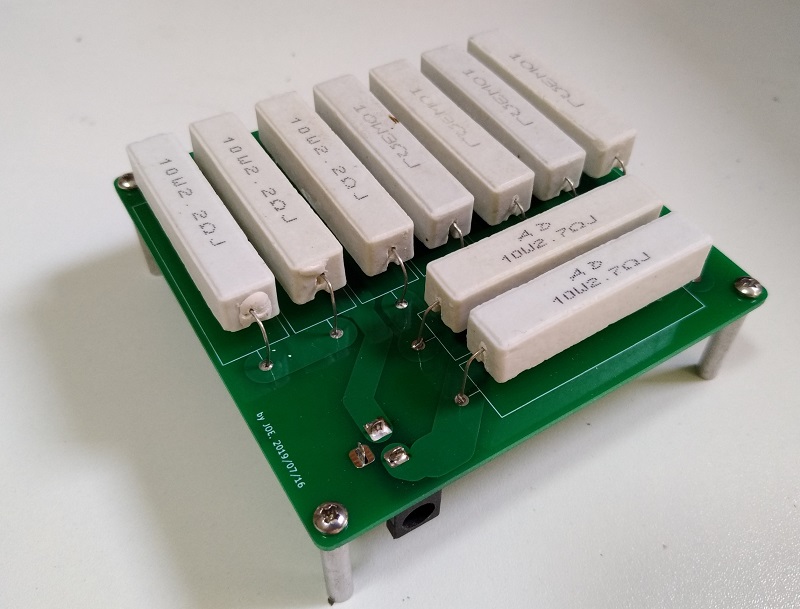

焊好了，可以工作了
成果
吸潮后的硅胶
用新做的加热台烤好的硅胶，cool~
控制温度的方法
焊好的板子是总电阻 6R，用 DC 12V 时功率是 24W；用 DC 18V 时功率是 54W；用 DC 24V 时功率是 96W
- 使用普通的笔记本 DC 电源，各种 DC 电源，注意看标注功率
- 已经试验加 DC12V，DC18V 用来烤硅胶；改天用DC24V来加热，配合热风枪试一下回流焊。
总结
- 好省钱
- 任何板子都应该有一个 LED，是的，LED，LED，LED 。你值得拥有。这块就没有画 LED，回头搭一个上去
更新
如果完全新做而非使用后备零件，则建议选择PTC加热板。更便宜而且恒温。
关于KiCAD
- 这是我第一块用KiCAD画的板子
- 看了一天的KiCad教学视频
- 花了两个小时跑完整个流程（画好，出gerber）
- 这块是非常简单的一块板子，但完整体验了一次KiCAD，还不错
