最早使用 PADS 是因为公司的硬件部门是使用 OrCAD + PADS,对于当时的我来说学习曲线很陡峭。幸好有才哥分享资料,然后慢慢就上手了。套路跟公司的 OrCAD + PADS 的搭配还不同,我也用 PADS 画原理图。使用 PADS 先后做了几块电路板,现在回头最开始的那块,真的太 wacky 了,全部直角拐弯,线宽也乱来。。
时间比较久,实物图片找到再拍照补,贴几个截图纪念一下 (现在自己看都想笑)

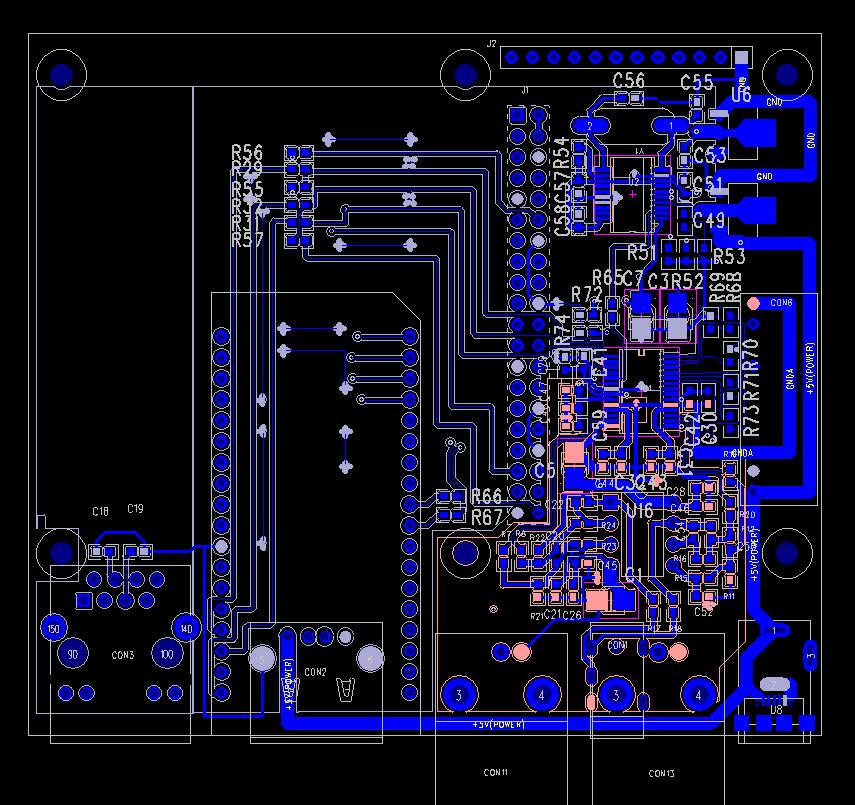

这个好像是第一块,Linkit Smart(MT7688) 接 WM7840;也画了树莓派的接口,就是没有接过

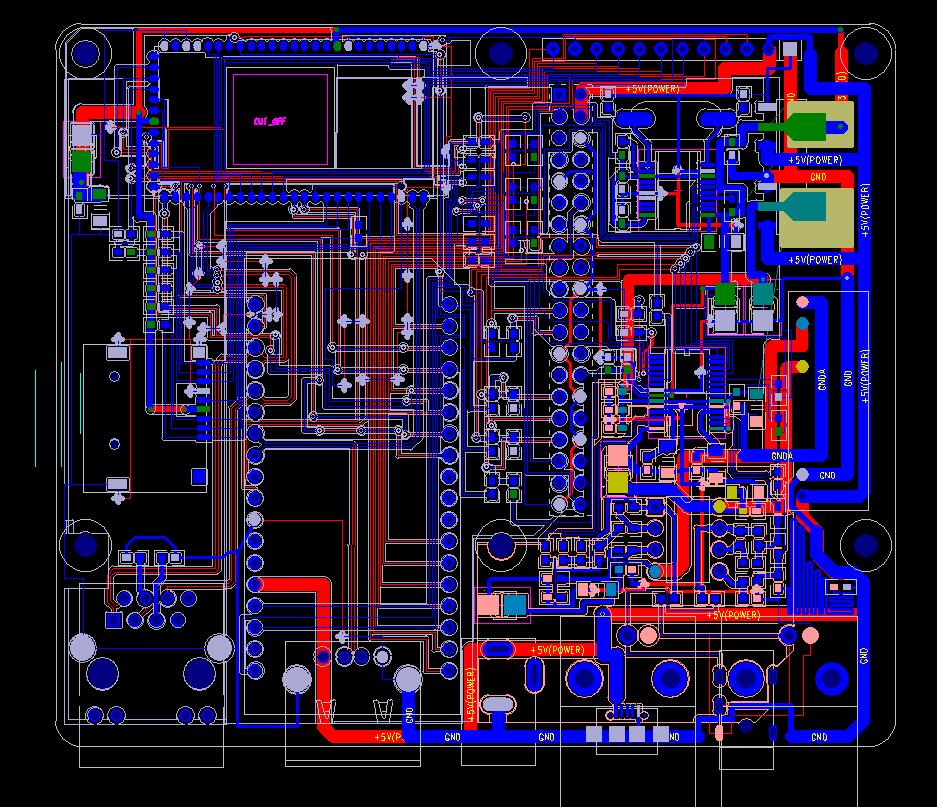

这算是第一块的改进版,加了些 MT7866 模块的焊盘、接口

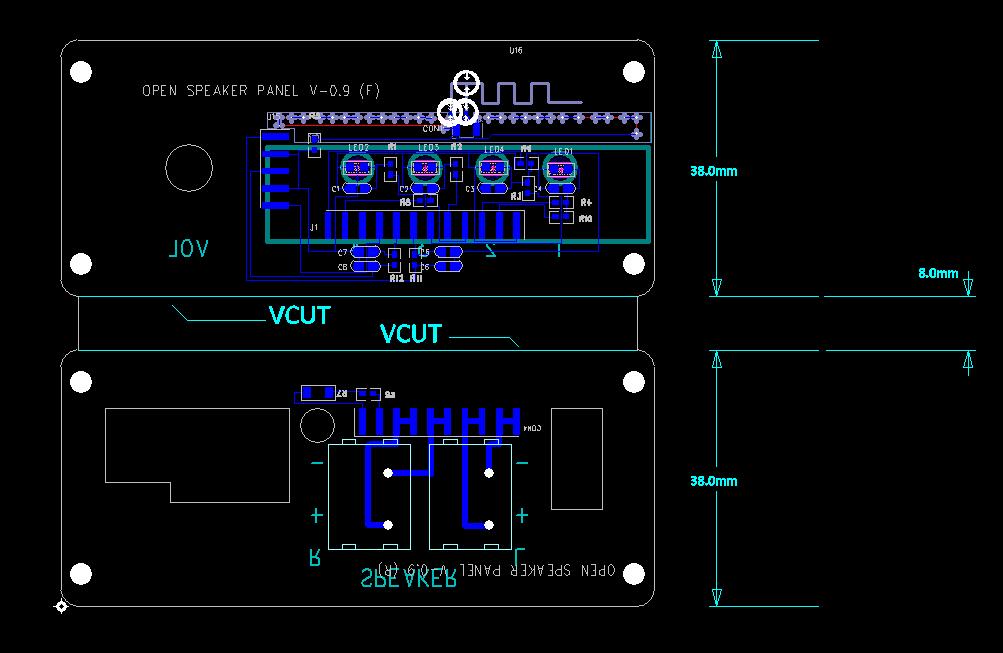

这个是用PCB做的机箱前后盖子

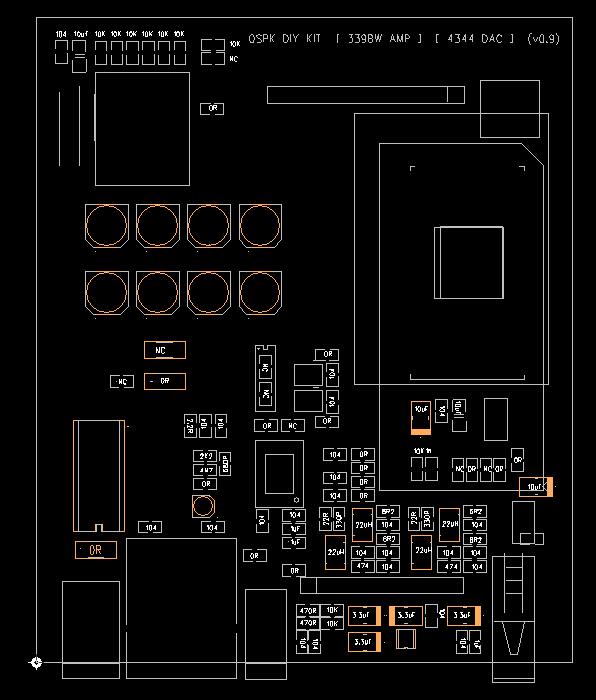

这个是 STA339 的 CLASS-D 功放板子,接的还是 MT7688

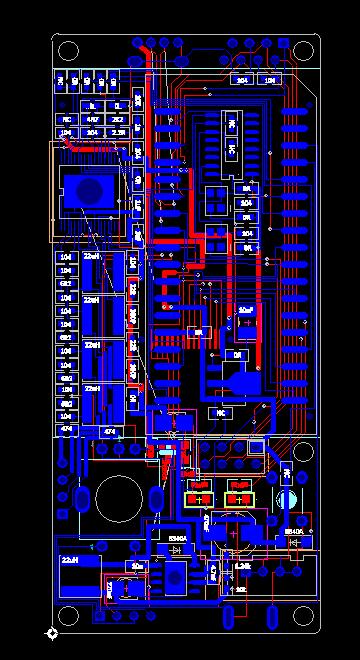

这个是 STA339 + MT7688 + 编码开关 + DCDC + LCD彩屏
直到这块板子还是经常走90度的线,很厉害对不对
因为网上很多开源的库,有很多清楚明了的教程。然后就学习了并且用 EAGLE 做了好多块板子,做板子也越来越快了、看上去也越来越顺眼了。
板子画了好几块,以后再补图。
用 EAGLE 画 DDR3 的板子还是比较吐血了,所以就决心学一个正经的 EDA。算学了一半,画过一个 MCU + DDR3 的模块板子,没有发板。

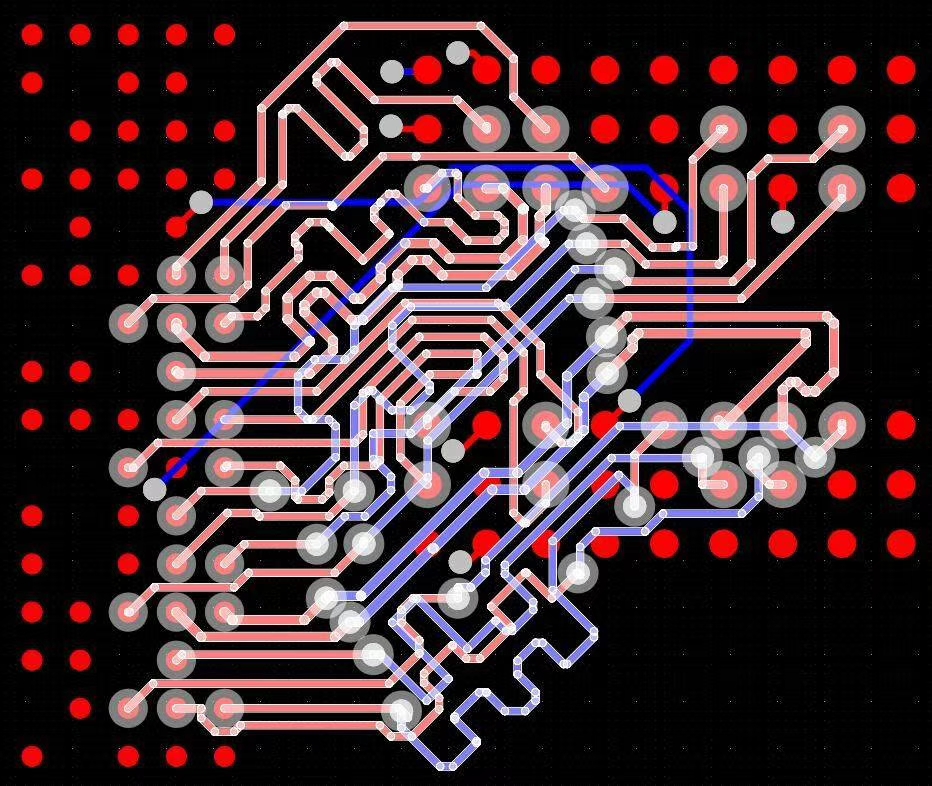

下图是之前用ALTIUM画DDR3等长,是比 EAGLE 好使得多
试图学习,没有完成全部的学习。感觉我不会画一个超级大的 16 层板子,所以还是不要折磨自己了。
是的我放弃了。学会以后,我以后用它来干嘛呢?我想不出来。
因为我认为使用一直使用学习版本的软件而不付授权是不对的,并且授权是支付不起的;所以我不应该继续花时间在 ALTIUM 上面,这是我的自身情况。同时 EAGLE 在画一些板子时已经显得吃力了,我应该找一个更厉害的 EDA。KiCAD 在 ALTIUM 之前就视图学习了,但是没有成果。现在就下定决心。。
今天火速地画了一块超级简单的板子,当天发板了。基本上掌握整个流程,下一步就是深入学习了。
